| Nombre De La Marca: | FY |
| Número De Modelo: | FY-CBK-51B |
| Cuota De Producción: | 1 sistema |
| Condiciones De Pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad De Suministro: | 300 sistemas por mes |

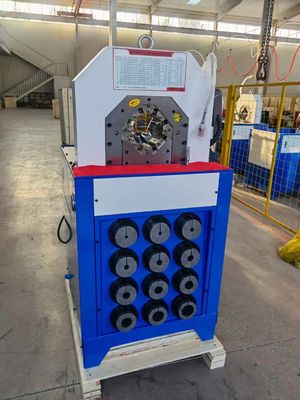

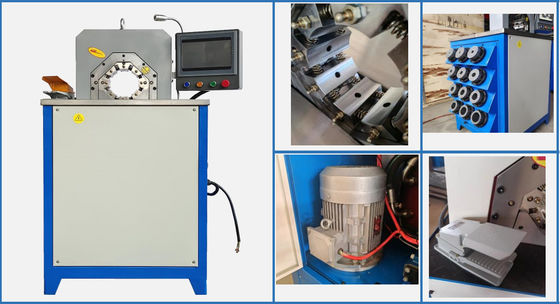

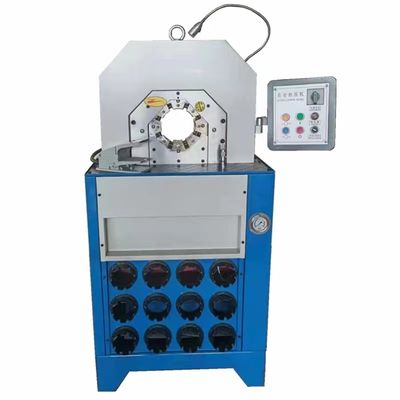

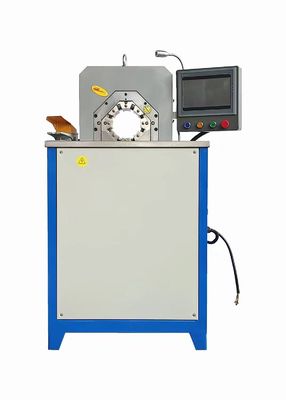

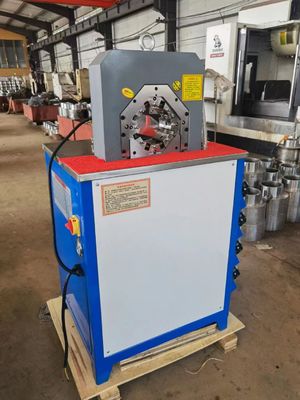

MÁQUINA GRANDE DEL ARRUGADOR DE LA MANGUERA FLEXIBLE DE LAS PIEZAS ACODADAS CBK-51B
FY-CBK-51B DECRIPTION
Precauciones antes de la operación
1. Cuando usando la prensa del tubo por primera vez, debe ser prensado 20 a 30 veces sin carga, y él puede ser utilizado después de observar que todas las piezas son normales.
2. Al usar el tubo clave el invierno, él debe ser retenido por 20 a 30 veces sin carga de aumentar la temperatura de aceite.
3. Presione el botón abierto, después de la base de molde se abre, seleccionan el molde correspondiente para instalar en la base de molde según las especificaciones de la manguera que se prensará, y ajustan la escala del micrómetro (véase la tabla de parámetro que prensa para los detalles).
4. Coloque la manguera con la junta en la posición apropiada en la cabeza de la prensa, para prensar la toda la longitud al mismo tiempo.
5. Presione el botón que prensa para ejecutar la operación que prensa, hasta que la cabeza que prensa pare el prensar y abra automáticamente el molde.
6. Saque el montaje de manguera prensado y utilice un calibrador a vernier para comprobar el diámetro externo de la chaqueta común prensada. Si no hace juego la tabla de parámetro, ajuste la escala del micrómetro hasta que el prensar de la manguera siguiente cumpla los requisitos.
La prensa de planchar de la manguera de FY-CBK-51B es famosa por su sistema de control inteligente y boca de apertura grande. Con una fuerza que prensa estupenda, puede prensar la manguera hidráulica R15 R13 hasta 2 pulgadas.
CARACTERÍSTICAS PRINCIPALES
1. Cabeza fina, fácil alimentado para la colocación de la curva;
2. Poder que prensa grande;
3. Alta exactitud.
DATOS TÉCNICOS
| Modelo | Prensa de planchar de la manguera de FY-CBY-51B |
| Gama que prensa | 6-51 (milímetro) (1/4~2") |
| Fuerza que prensa | 1000 (T) |
| Tamaño de la manguera | 1/4-2 (pulgada) |
| Max. Opening | 145m m |
| Mueren los sistemas | 13 |
|
eficacia del trabajo
|
300pcs/h |
| Presión de sistema | 31,5 (Mpa) |
| Exactitud | 0,01 (milímetro) |
| Control | PLC |
| Voltaje estándar |
110V/220V/380V/415V
50/60Hz
|
| Poder del motor | 4 (KILOVATIO) |
| Longitud | 640 (milímetro) |
| Anchura | 820 (milímetro) |
| Altura | 1400 (milímetro) |
| Peso | 850 (KILOGRAMO) |
NOTA
- Modificado para requisitos particulares mueren los sistemas están disponibles;
- El voltaje especial 110V/220V/380V/415V 50/60Hz es availbale;
