| Nombre De La Marca: | FY |
| Número De Modelo: | FY-CBK-51B |
| Cuota De Producción: | 1 sistema |
| Condiciones De Pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad De Suministro: | 300 sistemas por mes |

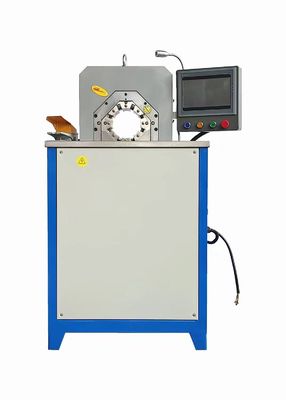

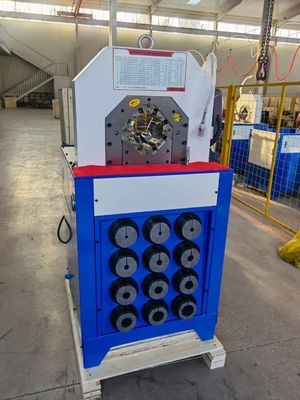

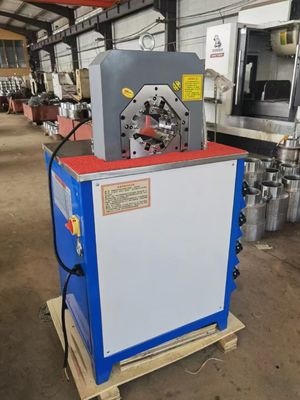

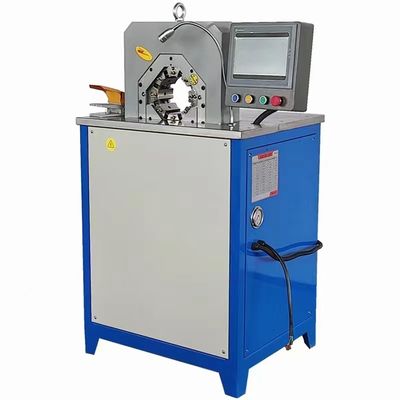

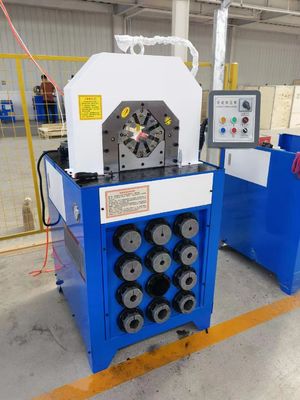

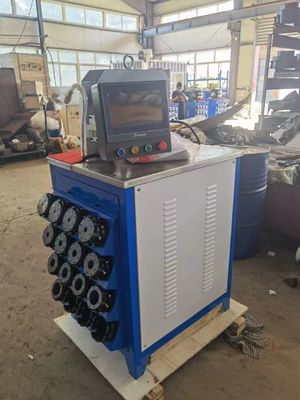

Botón y máquina que prensa de la manguera del control del CNC de la pulgada 5.5KW CBK-120 de System 3 del control del PLC
EL DECRIPTION DE NUESTRO DISPOSITIVO
Pasos de la operación para la tubería de retención
1. Calcule el diámetro externo de la tubería prensada, instale prensar correspondiente a morir, y ajuste a la posición correspondiente.
2. Utilice los medios manuales o mecánicos de pelar apagado la piel externa del tubo de goma.
3. Instale la chaqueta del metal de la junta, y después ponga la base de hierro común en el agujero interno de la manguera.
4. Gire el interruptor de la máquina que prensa y encienda el botón de ajuste. Con el empuje del cilindro del aceite, la chaqueta del metal, el tubo de goma y la base de hierro se combinan firmemente.
5. Encienda el botón de lanzamiento, saque la manguera, y termine prensar de la manguera.
La prensa de planchar de la manguera FY-CBK-120 es famosa por su sistema de control inteligente y boca de apertura grande. Con una fuerza que prensa estupenda, puede prensar la manguera hidráulica R15 R13 hasta 2 pulgadas.
CARACTERÍSTICAS PRINCIPALES
1. Cabeza fina, fácil alimentado para la colocación de la curva;
2. Poder que prensa grande;
3. Alta exactitud.
Las características de la máquina que prensa de la manguera de goma grande de la gama
1.Easy que actúa y portátil
velocidad 2.Fast y eficacia alta
3. coste de mantenimiento de poco ruido y bajo
4. Precio de alta calidad y favorable
5.Durable y establo
vida 6.Long para usar
7.Have una amplia gama de prensar
diversa presión 8.Suitable de mangueras
poder grande 9.Have
Recordatorio bondadoso
1.Before usando la máquina, pls leyó y toma el cuidado de la operación manual.
2.Please confirman que el voltaje para coincidir con el estándar los nuestros
3.Do no permitir que los niños, las personas mayores y los minusválidos toquen incluso para hacer uso de la máquina.
4.When que la máquina va fuera de servicio, los pls apagan la fuente de energía.
¿Cómo prensar los extremos en una manguera hidráulica?
1 final del parte movible uno de una longitud de la manguera hidráulica en la colocación de manguera hidráulica. Asegúrese de que sea con seguridad en el lugar.
2 fije el micrómetro en la máquina manguera-que prensa según las especificaciones del fabricante para la clase de manguera y cabiéndole están utilizando. Encuentre estas especificaciones en el manual de la máquina manguera-que prensa.
Lugar 3 el extremo apropiado de la manguera en la máquina que prensa y alinearse las colocaciones para marcar en la máquina con el top de la manguera.
Parte movible 4 el anillo de la compresión en la máquina que prensa.
5 active la máquina hosecrimping.
La prensa de la máquina que prensa ejercerá la presión sobre el anillo de la compresión, haciendo el mecanismo de la compresión presionar contra la colocación de manguera hidráulica y prensarla en la repetición place.6 este proceso con el extremo restante de la manguera hidráulica
La atención sobre la máquina de goma del arrugador de la manguera de la gama grande
comienzo 1.Motor: Atención de la paga a la dirección de la rotación de la dirección de la rotación del motor y de la bomba o de la dirección de la flecha.
2.Before la operación: Compruebe el tanque de aceite hidráulico.
operación 3.Normal: Para los primeros 30 minutos haga por favor el funcionamiento después de normalmente para comenzar a utilizar la máquina
aceite 4.Hydraulic: Ninguna ninguna regulación para la válvula de derrame de petróleo, el de alta presión no debe exceder la presión clasificada. ¡Peligro de la presión! Peligro de lesión.
fracaso 5.System: Si el fallo del sistema suceder, no procesa ciego. Por favor de acuerdo con el análisis del manual o de la secuencia de la operación a ocuparse de los problemas o para encontrar al ingeniero profesional de la reparación para solucionar problemas.
DATOS TÉCNICOS
| Modelo | Prensa de planchar de la manguera FY-CBY-120 |
| Gama que prensa | 6-76 (milímetro) (1/4~3") |
| Fuerza que prensa | 1500 (T) |
| Tamaño de la manguera | 1/4-3 (pulgada) |
| Max. Opening | 158m m |
| Mueren los sistemas | 15 |
|
eficacia del trabajo
|
300pcs/h |
| Presión de sistema | 31,5 (Mpa) |
| Exactitud | 0,01 (milímetro) |
| Control | PLC |
| Voltaje estándar |
380V
|
| Poder del motor | 5,5 (KILOVATIO) |
| Longitud | 1000 (milímetro) |
| Anchura | 800 (milímetro) |
| Altura | 1630 (milímetro) |
| Peso | 1250 (KILOGRAMO) |
NOTA
- Modificado para requisitos particulares mueren los sistemas están disponibles;
- El voltaje especial 110V/220V/380V/415V 50/60Hz es availbale;
